西門子消防FDCI181-2輸入模塊結構示意圖
作者：管理員 發布于：【2019-02-26 23:30:55】 游覽量: 【4075】
? FDCI181-2輸入模塊包含底座、印刷電路板和上面板，適用于干燥、粉塵或潮濕的環境，本文主要展示了FDCI181-2模塊內部結構圖。

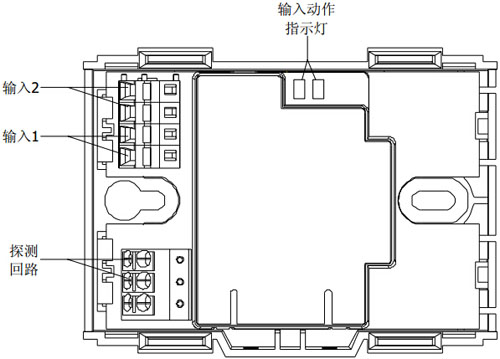

FDCI181-2輸入模塊內部結構圖
模塊的印刷電路板上配有LED指示燈，用來指示輸入信號的狀態，印刷電路板的上面板為透明，使得LED指示燈的狀態隨時可見，為保護模塊不受環境因素侵害，有保護盒可供安裝選擇。
每路輸入都有一個指示燈用來顯示，指示燈顯示的含義如下：
| 指示燈狀態 | 含義 |
| 指示燈滅 | 正常狀態 |
| 紅色指示燈閃亮，每1s閃一次，每次點亮250ms | 輸入動作 |
| 輸入1指示燈閃亮，每1s閃一次，每次點亮2-5ms | 定位狀態 |
